На этом уроке мы выясним отношения классов друг к другу. Кто кого имеет и каким образом.

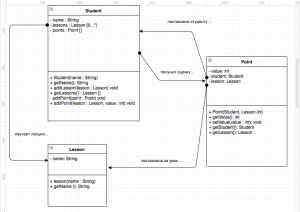

Дорисуйте на схеме стрелочки отношений и добавьте надписи над стрелочками о типе отношений.
Дата отправки отчёта:
18 октября 2019 г.
Задание выполнено: за
7 час. 35 мин.
Чему научился:
если при позиционировании стрелки взаимосвязи добиться зеленой подсветки объекта, на который указывает устанавливаемая стрелка, то окончание стрелки окажется в привязке к этому объекту Из недостатков я лишь заметил дублирование связи Student "получил оценку» Point и связи Point "поставлена оценка" Student
draw.io прекрасна тем, что не требует ни скачивания, ни инсталляции, ни бесплатного периода, ни смс-паролей и прочей шелухи, которой окружены конкуренты. Один вечер на этой неделе посвятил поискам, скачиванию и установке прочих вариантов редакторов графических UML проектов. И что же? Пара часов потерянного времени, часть софта лишь в триальном периоде, часть не запустилась, до большей части даже не догреб ) А тут есть вебсайт с онлайн-редактором. Какая прелесть!
Научился: если при позиционировании стрелки взаимосвязи добиться зеленой подсветки объекта, на который указывает устанавливаемая стрелка, то окончание стрелки окажется в привязке к этому объекту
Из недостатков я лишь заметил дублирование
связи Student "получил оценку» Point и
связи Point "поставлена оценка" Student
