Новые технологии / Построение графиков

  • Рано или поздно любому программисту приходится строить графики.
    Чтобы не изобретать велоиспед - лучше воспользоваться готовым решением.
    На уроке мы установим библиотеку ZedGraph и познакомимся с её возможностями.
    Настроим оси координат, легенду, добавим график, нарисуем стрелочки, всё разукрасим.
  • Дата отправки отчёта: 16 мая 2015 г.
  • Задание выполнено: за 1 час. 45 мин.

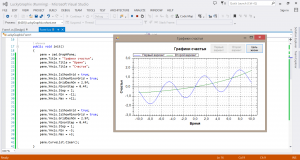

  • Чему научился: Познакомилась с библиотекой ZedGraph, впервые столько времени провела за исследованием методов библиотеки - полезный опыт, всё откладывала подобные "ковыряния" :)
  • Что было сложным: С момента записи урока прошло не так много времени, а библиотека ZedGraph несколько изменилась - основная сложность была в поиске того, что решило бы поставленные задачи.
    Может, кому в будущем пригодится:
    1. pane.XAxis.Title = "Время";  // ".Text" теперь не добавляется
    2. Для оформления оси координат и шкалы теперь всё несколько иное используется:
                pane.XAxis.IsShowGrid = true;
                pane.XAxis.IsShowMinorGrid = true;
                pane.XAxis.GridDashOn = 2.9f;
                pane.XAxis.MinorStep = 0.4f;
                pane.XAxis.Step = 2;
                pane.XAxis.Min = -11;
                pane.XAxis.Max = +11;
    3. pane.AxisChange() - метод по-прежнему предлагается, но требует какой-то параметр - не разобралась, но обошлась без этого метода, ни на что не повлияло его отсутствие

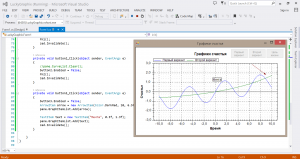

    4. ArrowObj - теперь ArrowItem, так же, как и TextObj - TextItem,
    и без приведения к float координаты стрелки теперь не проходят.

    И это только то, с чем пришло столкнуться :)
  • Комментарии: Расту в своих глазах :) Спасибо проекту!
  • Оценка видео-уроку:
Отчёт от 1424 за Новые технологии / Построение графиков


Отчёт от 1424 за Новые технологии / Построение графиков




Оцени работу


Сохранить страницу:

4699. Сергей Витальевич
Сергей Витальевич
ответить
→  Татьяна  # Новые технологии / Построение графиков / 2015-05-16 02:46

Хороший график. Молодец :-P



Начинаем практику по языку C#




Чтобы стать хорошим программистом — нужно писать программы. На нашем сайте очень много практических упражнений.

После заполнения формы ты будешь подписан на рассылку «C# Вебинары и Видеоуроки», у тебя появится доступ к видеоурокам и консольным задачам.

Несколько раз в неделю тебе будут приходить письма — приглашения на вебинары, информация об акциях и скидках, полезная информация по C#.

Ты в любой момент сможешь отписаться от рассылки.
Научился: Научился строить графики с помощью библиотеки ZedGraph, выводить на график стрелочки и надписи, запускать вывод графиков с помощью кнопок.
Трудности: Скачать и установить ZedGraph.dll Постоянно выходила ошибка "There are no components in "… ZedGraph.dll" that can be placed on the toolbox" Удалось установить, когда я переместил файл DLL в папку с коротким путем, без подчеркиваний и пробелов.
Большое спасибо! Очень интересный урок! Замечаний нет.
Научился: Подключать правильную версию библиотеки dll. Использовать компоненты ZedGraph. Строить графики различных функций и настраивать их отображение.
Трудности: Сначала скачал не тот архив с библиотекой dll с сайта http://sourceforge.net/projects/zedgraph/. Нельзя качать ZedGraph_Control_Test.zip. Нужно качать zedgraph_dll_v515.zip http://sourceforge.net/projects/zedgraph/files/zedgraph%20dll%20only/5.1.5/ Из-за этого у меня не было например такого: pane.Title.Text.
Как говорится на ошибках учимся, пришлось повозиться и благодаря этому еще глубже узнать возможности этой библиотеки. Спасибо!
